Una puerta de ducha puede romperse de una forma que parece explosiva: la lámina completa desaparece y el suelo queda cubierto de pequeños fragmentos. No es un accidente añadido al vidrio templado. Es parte del comportamiento que se busca al fabricarlo.

El vidrio común recocido suele producir piezas grandes y afiladas. El vidrio muy templado, en cambio, está diseñado para resistir mejor mientras permanece intacto y para desintegrarse en partículas pequeñas cuando una grieta consigue atravesar su capa protectora.

El templado no elimina la fragilidad del vidrio: organiza tensiones internas para retrasar la grieta y, cuando ya no puede detenerla, cambiar la forma del fracaso.

Enfriar fuera antes que dentro

El proceso térmico empieza calentando una lámina ya cortada y mecanizada hasta que el vidrio puede relajarse. Después se enfrían rápidamente sus superficies con aire, mientras el interior conserva calor durante algo más de tiempo.

Las capas exteriores se solidifican y contraen primero. Cuando el núcleo termina de enfriarse intenta contraerse, pero queda limitado por la envoltura ya rígida. El equilibrio final deja las superficies bajo compresión y el interior bajo tracción.

No se ve a simple vista, pero la lámina queda cargada de esfuerzos residuales que se compensan. No hace falta una fuerza externa para que existan: sobreviven después de terminar el enfriamiento.

La compresión cierra el camino de las grietas

El vidrio es fuerte bajo compresión y vulnerable cuando una grieta se abre por tracción. Las superficies reales contienen defectos microscópicos: arañazos, marcas de borde y pequeñas imperfecciones donde la tensión puede concentrarse.

En una lámina recocida, una carga de flexión puede abrir uno de esos defectos y acelerar la fractura. En la templada, la fuerza externa debe superar primero la compresión superficial antes de poner esa zona en tracción suficiente para que avance una grieta.

Por eso el material soporta impactos y flexiones mayores que una lámina equivalente sin templar. No es que la estructura química haya dejado de ser quebradiza. Se ha colocado una barrera mecánica delante de sus defectos.

Atravesar la barrera libera el interior

La misma arquitectura que retrasa la rotura explica su violencia. Si un daño profundo, un golpe concentrado o una grieta de borde cruza la zona comprimida y alcanza el núcleo en tracción, el sistema pierde el equilibrio.

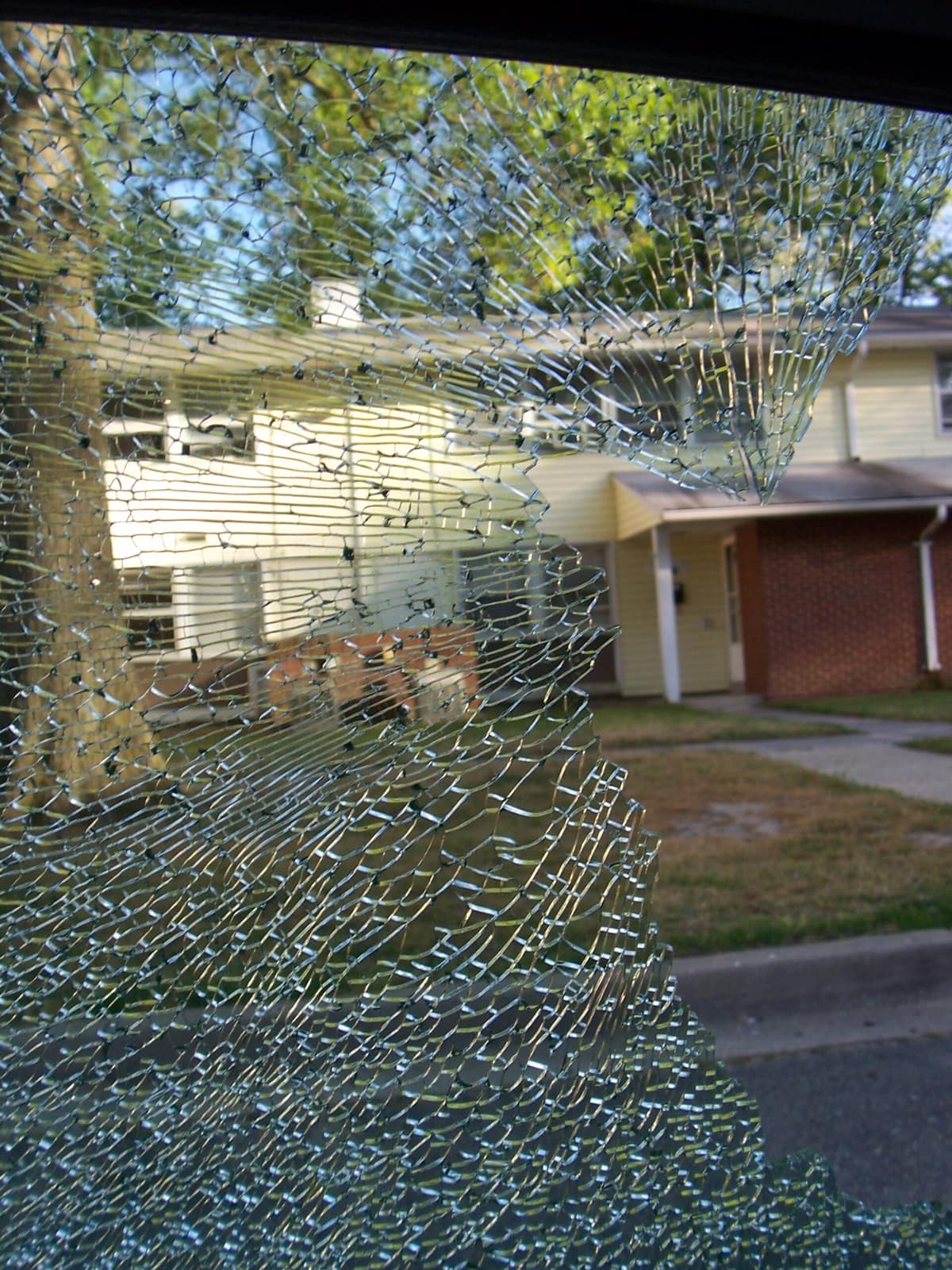

La energía elástica almacenada alimenta muchas ramificaciones de grieta. En lugar de una sola fractura que divide la lámina en unos pocos cuchillos de vidrio, aparecen numerosos frentes que recorren el material y lo fragmentan.

La normativa estadounidense para acristalamientos de seguridad define el vidrio templado como una pieza tratada térmica o químicamente que no puede cortarse, perforarse, rectificarse ni pulirse después del tratamiento sin fracturarse. Añade que, si está muy templado, al romperse en cualquier punto la pieza completa se convierte en partículas pequeñas.

La lámina resiste porque mantiene las grietas cerradas; se deshace porque, una vez abierta la puerta, la tensión interna ayuda a multiplicarlas.

Pequeño no significa inofensivo

El patrón granular reduce la probabilidad de producir grandes hojas afiladas capaces de causar laceraciones profundas. Esa es la razón de su uso en puertas, mamparas y otros lugares donde una persona puede chocar contra el acristalamiento.

Pero «vidrio de seguridad» no significa vidrio incapaz de herir. Los fragmentos pueden cortar, golpear ojos o causar lesiones al caer. El estándar regula resistencia al impacto y comportamiento de rotura para reducir un tipo de riesgo, no para convertir el material roto en algo blando.

Tampoco todas las piezas pequeñas son redondas ni idénticas. El tamaño depende del nivel de pretensado, el espesor, la localización del inicio de la fractura y las condiciones de carga.

Más tensión suele significar fragmentación más fina

Los estudios sobre vidrio térmicamente pretensado relacionan el tamaño y la densidad de fragmentos con la energía de deformación almacenada antes de romper. Una pretensión mayor puede alimentar más superficies nuevas de fractura y producir una red más densa de piezas.

Una investigación reciente sobre vidrio químicamente reforzado sometido a proyectiles encontró también que el tamaño de los fragmentos depende de la magnitud del esfuerzo residual y de cómo cambia con la profundidad. Es una familia distinta de tratamiento, pero confirma una idea general de la mecánica de fractura: no basta saber cuánta tensión queda encerrada; importa su distribución.

No debe confundirse el vidrio templado térmicamente de una mampara con el vidrio químicamente reforzado de muchas pantallas. Ambos crean compresión superficial y tracción compensatoria, pero lo hacen mediante procesos y perfiles de tensión diferentes. No siempre rompen con el mismo patrón.

El borde es una entrada privilegiada

La superficie comprimida protege, pero los bordes concentran defectos y exponen el perfil interno. Un pequeño daño producido durante transporte, instalación o mecanizado puede convertirse en el origen de una rotura posterior.

Por eso el vidrio se corta, perfora y pule antes de templarlo. Intentar modificarlo después puede penetrar la capa comprimida y desencadenar la fragmentación completa.

La aparente espontaneidad de algunas roturas no significa ausencia de causa. Puede haber daños previos, tensiones por montaje, choque térmico o inclusiones internas. Determinar el origen exige examinar el patrón y el punto de inicio; no basta con ver el montón final.

Seguridad puede significar fracasar de otra manera

El vidrio laminado sigue otra estrategia. Una capa intermedia mantiene unidos muchos fragmentos después de la rotura. El templado prioriza resistencia y fragmentación pequeña; el laminado prioriza retención. En un parabrisas, una barandilla o una mampara pueden importar riesgos diferentes.

Eso muestra que la seguridad de un material no es una propiedad única. Depende de qué se intenta evitar: penetración, caída, corte, pérdida de visibilidad o apertura de un hueco.

El vidrio templado es una solución especialmente clara porque su ventaja contiene su coste. Las tensiones que lo fortalecen impiden volver a mecanizarlo y hacen que una grieta crítica pueda destruir toda la pieza.

No se hace seguro enseñándole a no romperse. Se hace más seguro decidiendo cuánto debe resistir y qué clase de fragmentos dejará cuando finalmente falle.
